used excentric screw pump

details to article: 30335

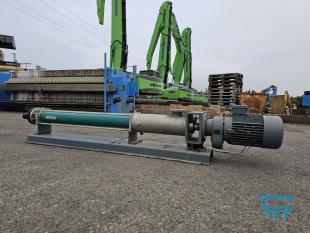

description: Eccentric screw pump from Netzsch mounted on base plate

Producer:	Netzsch
Typ:	NM053BY
Year of manufacture:	2011
Pieces:	1

technical data
Delivery rate	3 /10 m³/h
Pressure	15 bar
Temperature	20 / 35 °C
Connections	2x DN80
-	SK 132S/4 TF (Nord Motor)
Frequency	50 Hz
Power	5.5 kW
Voltage	400 / 690 V
Amperage	11.4 / 6.56 A
Rotations	1445 1/min (engine / gear)
Dimensions	(total)
Length	2550 mm
Width	400 mm
Height	500 mm

send request

more info:

Tipp Umwelt-

und Verfahrenstechnik GmbH

Obere Hilgenstock 34

D-34414 Warburg

Tel.: +49 5641 7447-0

Fax: +49 5641 7447-28

email: mail@tipp-international.de

Internet: www.tipp-international.de

Exzenterschneckenpumpen: auch PCP (progressing cavity pump) genannt, sind Pumpen zur Förderung einer Vielzahl von Medien, insbesondere von dickflüssigen, hochviskosen und abrasiven Medien wie zum Beispiel Schlämmen, Gülle und Fetten.
Funktionsweise: Bei einer Exzenterschneckenpumpe dreht sich der angetriebene, schneckenförmige Rotor um seine Achse und vollführt dabei eine exzentrische Drehbewegung in einem entsprechend geformten Gehäuse, dem Stator. Der Rotor besteht dabei üblicherweise aus einem hoch abriebfesten Material wie zum Beispiel Stahl. Der Stator hingegen besteht aus einem elastischen Material, zum Beispiel Gummi. Durch die spezielle Formgebung von Rotor und Stator entstehen zwischen Rotor und Stator abgedichtete Hohlräume, die sich bei Drehung des Rotors axial fortbewegen und das Medium fördern. Die Fördermenge ist dabei direkt proportional zum Drehwinkel des Rotors. Durch Variation der Steigungszahl kann der erzielte Druck in weiten Bereichen variiert werden. Erfinder dieser Pumpentechnik ist Professor René Moineau, der im Jahr 1930 seine Erfindung zum Patent anmeldete und in seiner Dissertation 1939 vertiefte. Nach ihm wird diese Technik auch Moineau-Prinzip genannt.

Die Form der Hohlräume ist dabei konstant, so dass das Fördermedium nicht gequetscht wird. Dadurch eignen sich diese Pumpen auch für Emulsionen, die sich bei Quetschung leicht in ihre Phasen trennen würden, wie z. B. Sahne.

Umgekehrt verhindert die schonende Förderung das Emulgieren miteinander geförderter Medien wie z.B. in Bilgenwasser-Entöleranlagen, in denen man das Öl nach der Förderung vom Wasser trennen will.

Ein besonderer Vorteil besteht darin, dass Exzenterschneckenpumpen kontinuierlich fördern, was sie für die Verwendung in Vergussanlagen geeignet macht, auch für hochviskose und abrasive Medien. Ebenfalls eignen sie sich als Bestandteile von Fassfolgeplattenpumpen.
Verwendung: Exzenterschneckenpumpen haben einen ausgesprochen weiten Anwendungsbereich. Durch ihren extrem einfachen Aufbau mit einer sehr geringen Anzahl von bewegten Teilen eigenen sie sich auch für den Einsatz in sehr rauem Umfeld. Das Verschleißteil - der Stator - kann mit wenigen Handgriffen ausgetauscht werden.
Quelle: www.wikipedia.org
