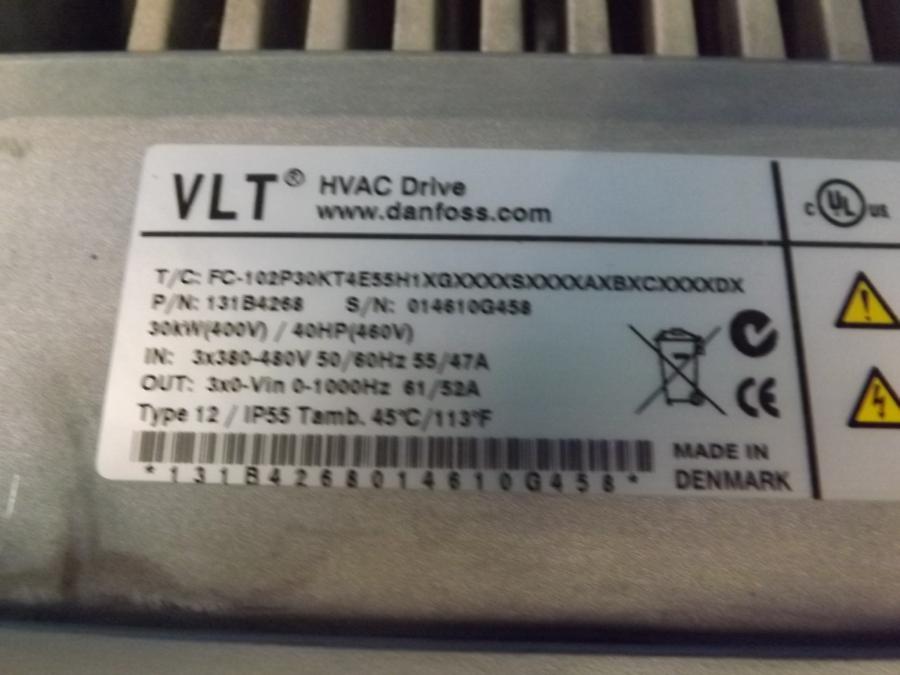

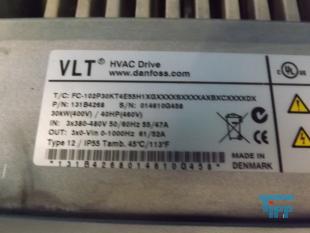

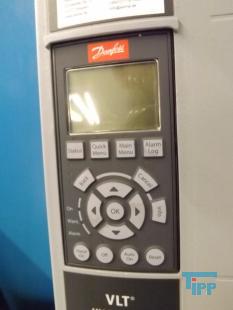

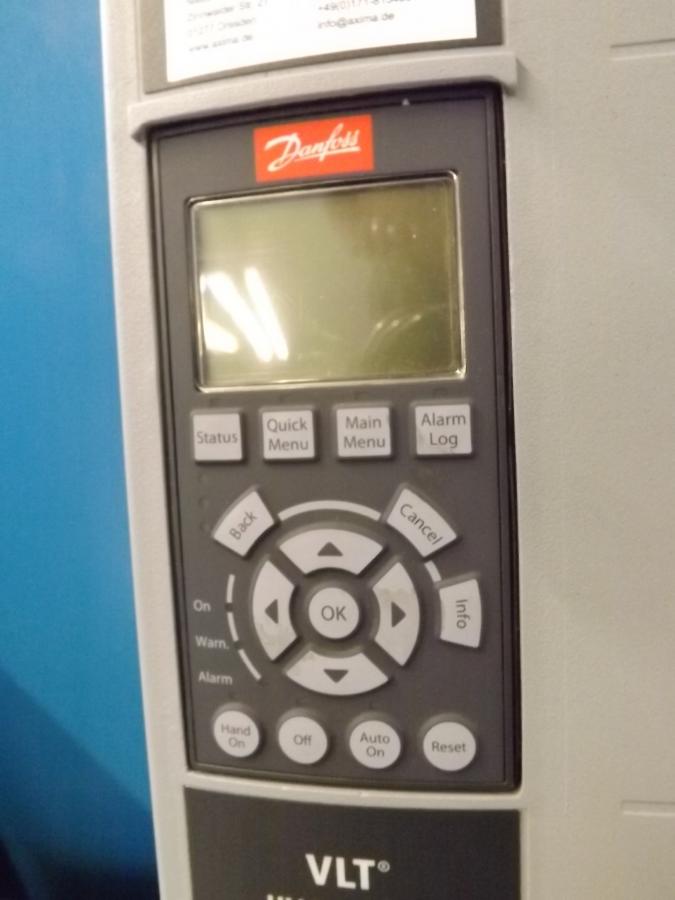

used frequency converter

details to article: 28707

Producer:	Danfoss
Typ:	FC-102P30KT
Year of manufacture:	ca. 2008
Pieces:	1

technical data
Description	(input)
Voltage	3x 380 - 480 50/60 Hz 55/47 A V
Description	(output)
Voltage	3X 0-1000 Hz 106/52 A V
Power	30 kW (400 V)
Protection rating	55 IP
Temperature	°C ()
Height	650 mm
Width	250 mm
Depth	260 mm
Miscellaneous	()

send request

more info:

Tipp Umwelt-

und Verfahrenstechnik GmbH

Obere Hilgenstock 34

D-34414 Warburg

Tel.: +49 5641 7447-0

Fax: +49 5641 7447-28

email: mail@tipp-international.de

Internet: www.tipp-international.de

Ein Frequenzumrichter ist ein Stromrichter, der aus einem Wechselstrom (sowohl Einphasenwechselstrom als auch Dreiphasenwechselstrom) mit bestimmter Frequenz eine in Amplitude und Frequenz veränderbare Spannung generiert. Mit dieser umgerichteten Spannung wird dann der Verbraucher, in der Regel ein Drehstrommotor, betrieben.
Früher wurden Netze unterschiedlicher Frequenz über rotierende Frequenzumformer gekoppelt. Solche mechanischen Anlagen werden immer noch in Bahnstromumformerwerken verwendet.Im Prinzip besteht der elektronische (statische) Frequenzumrichter aus einem Gleichrichter, der einen Gleichstrom- oder Gleichspannungs-Zwischenkreis speist, und einem aus diesem Zwischenkreis gespeisten Wechselrichter. Der Zwischenkreis besteht aus einem Kondensator zur Glättung der Gleichspannung und einer Induktivität zur Entstörung.
Als Gleichrichter kommen dabei sowohl ungesteuerte als auch gesteuerte Brücken zum Einsatz. Die Speisung des Zwischenkreises kann bei Verwendung einer gesteuerten Brücke auch mit einer aktiven Leistungsfaktorkorrektur (PFC) erfolgen.
Der Wechselrichter arbeitet ausschließlich mit leistungselektronischen Schaltern (gesteuerten Brücken). Dies können unter anderem Transistoren wie
- Metall-Oxid-Halbleiter-Feldeffekttransistor, (MOSFET)
- Insulated Gate Bipolar Transistor, (IGBT)
oder Schaltthyristoren (Integrated Gate Commutated Thyristor, (IGCT)) sein.
Dieser erzeugt durch Pulsweitenmodulation (PWM) eine veränderliche Spannung. Die Höhe der resultierenden Ausgangsspannung und auch deren Frequenz können in weiten Grenzen geregelt werden.
Um bremsen zu können, besitzen einfache Frequenzumrichter einen sogenannten Brems-Chopper, der die überschüssige Energie aus dem Zwischenkreis in einen Bremswiderstand leitet und dort in Wärme umwandelt. Ansonsten würde die Zwischenkreisspannung ansteigen und die Kondensatoren zerstören.
Es gibt jedoch auch aufwendigere, rückspeisefähige Frequenzumrichter, die die aufgenommene Netzphase direkt mit jeder Phase der Last verbinden können. Der Zwischenkreis mit der Gleichgröße entfällt somit. Ein Direktrichter mit Thyristoren kann jedoch nur Ausgangsfrequenzen kleiner als die Eingangsfrequenz erzeugen. Zwischenkreisumrichter und Direktumrichter mit IGBTs können dagegen auch Ausgangsfrequenzen erzeugen, die oberhalb der Eingangsfrequenz liegen (bis mehrere hundert Hz).
Direktumrichter sind ebenfalls rückspeisefähig.
Quelle www.wikipedia.org
