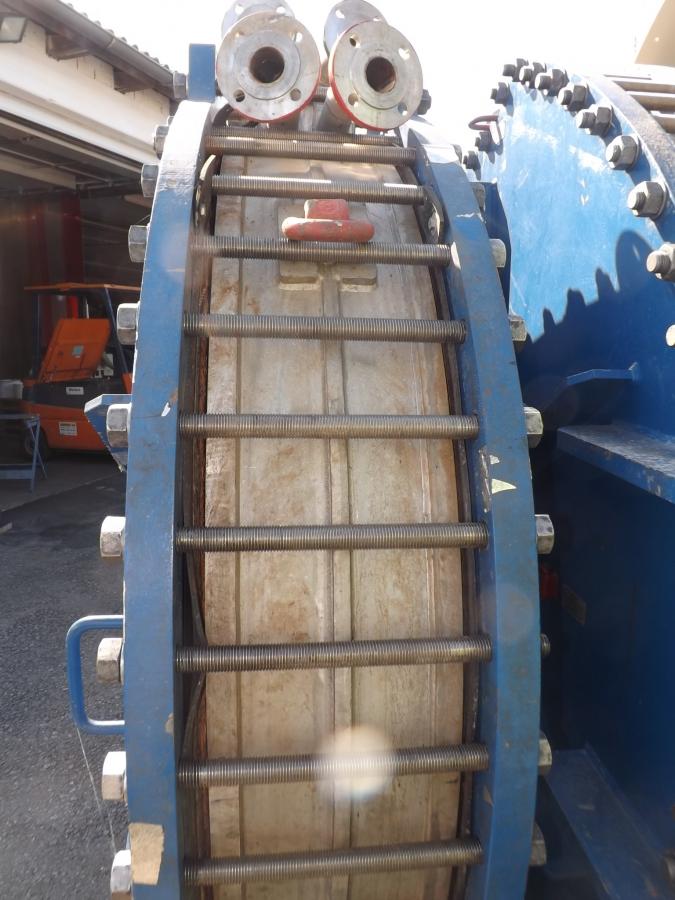

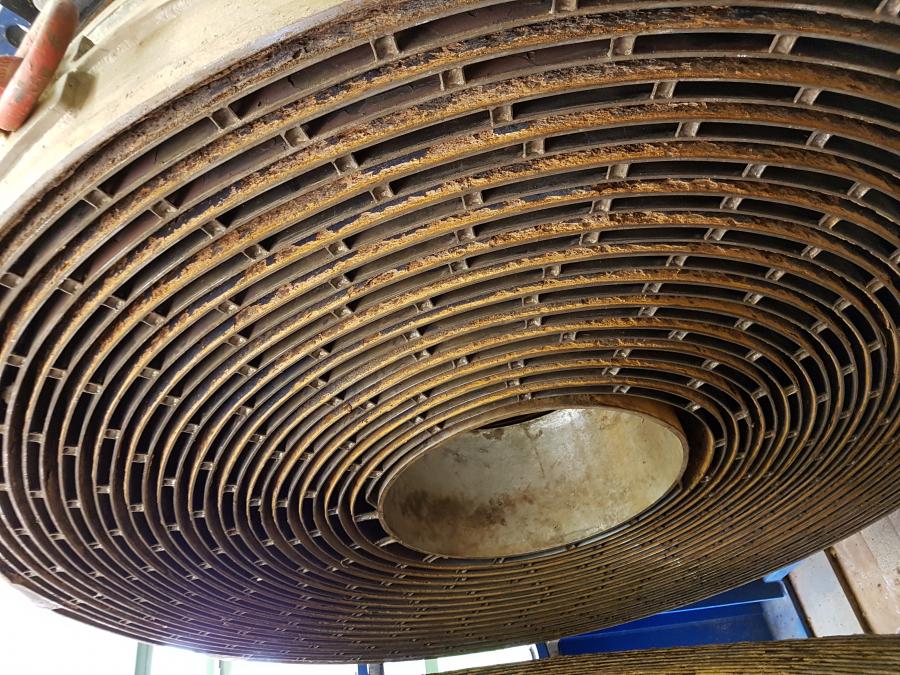

used stainless steel spiral heat exchanger

details to article: 28057

description: stainless steel spiral heat exchanger

Producer:	GEA Canzler GmbH
Typ:	SL2
Year of manufacture:	2000
Pieces:	1

technical data
Content	310 l (Chamber A)
Content	310 l (Chamber B)
Material	Edelstahl (spiral bands)
Connections	4x DN50 (Entry / exit)
Connections	2x DN25 (emptying)
Pressure	6 bar (total)
Temperature	90 °C
Dimensions	(total)
Length	2250 mm
Width	600 mm
Height	2375 mm
Weight	6200 kg
Miscellaneous	Austauscherfläche m² ()
